Für den Schienenstrom (Digital) und das Licht gibt es bei mir getrennte Netze.

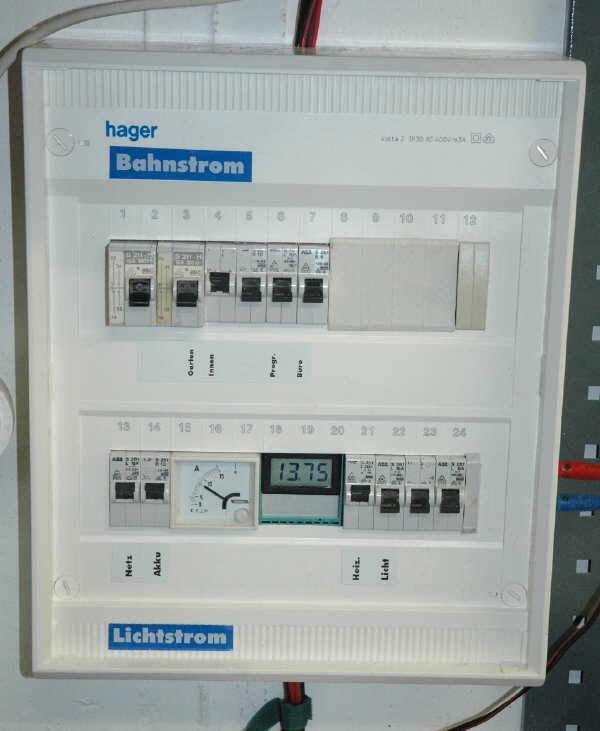

Die Schalterei habe ich mit Standard-Elektromaterial aus der "Kruschtelkiste" gelöst. Das einzig neue Teil war der Standard E-Verteiler für knapp 20 Euro.
Bahnstrom
Der Bahnstrom (Schienenstrom) kommt aus der Zimo Zentrale und muss auf die Schienen im
- Garten
- Innenanlage
- Büro
- Programmiergleis verteilt werden
Für die Schaltung wurden ausgemusterte Leitungsschutzschalter (Automaten) verwendet, die hier nur eine Schalt-, keine Schutzfunktion haben. Das Gartengleis wird sogar zweipolig abgeschaltet.
Lichtstrom
Für die Beleuchtung gibts ein Gleichstromnetz, das durch einen NC Akku 30Ah C5 gepuffert wird. An dem Lichtnetz ist bisher angeschlossen:
- Netzgerät
- Akku
- Weichenheizung
- Lichtverteiler 1
- Steckdose DC für Kleinwerkzeuge in der Werkstatt
Zusätzlich gibt ein Amperemeter Auskunft über den Verbrauch und ein Voltmeter zeigt die aktuelle Spannung an. In diesem Bereicht haben die Leitungsschutzschalter auch eine Schutzfunktion.
Das Ganze ist eine preisgünstige Lösung aus Restteilen geworden.
