Wagenbeleuchtung digital

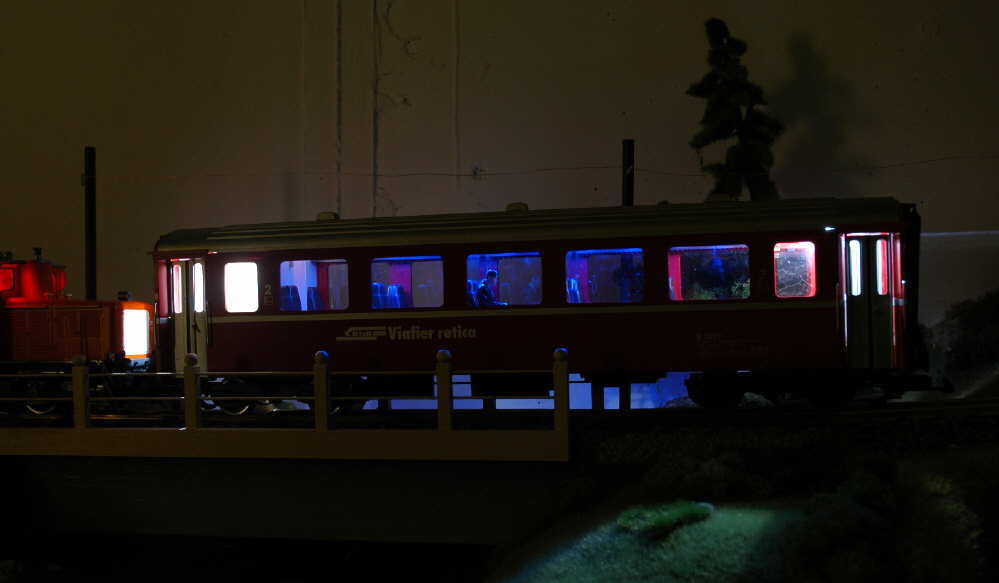

Meine LGB RhB Personenwagen sollen mit digital gesteuertem Licht ausgestattet werden. DCC Lichtdekoder Die Lichtdekoder samt LED-Leiste stammen von AMW Arnold Hübsch. Es ist eine Leiste mit 6 Gruppen je 3 LED, gesamt 18 LED auf einer Platine. Bei meiner Varianten sind die LED je zur Hälfte blau und weiß. Es gibt alternativ auch Dekoder mit warmweißem Licht. Die Anleitung zum Dekoder bei AMW. Zusätzlich gibt es zwei externe Ausgänge, für Licht, z.B. bei Steuerwagen. weitere Funktionen : LEDs dimmen Leuchtstofflampenstart (flackern) je Gruppe Lampendefekt Simulation Zufallslicht Anschluß externer Pufferkondensator Der Preis liegt Stand 2009/02 bei knapp 30,- Euro

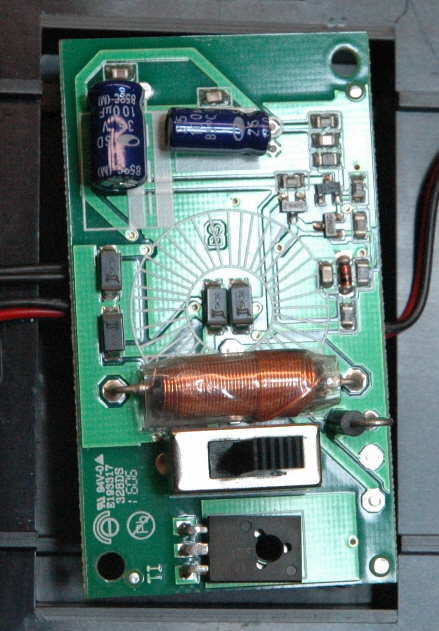

LGB Spannungskonstanter

Umbau Für den Umbau muss man am Wagen das Dach öffnen und die bisherige Lichtplatine mit den Glühlampen ausbauen. Im Wagenboden ist ein 5 Volt Spannungsregler eingebaut. Für den Betrieb mit dem Digitaldekoder muß man diese Platine entfernt werden. Für die Demontage muss der Wagenboden von unten abgebaut werden. Ich habe als Ersatz eine kleine Platine eingesetzt, welche die Leitungen von den Stromabnehmerachsen und die Leitungen anch oben miteinander verbinden.

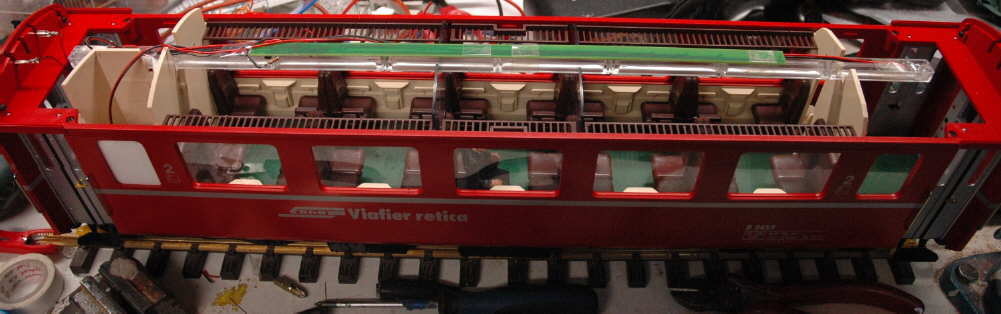

Umbau Gesamtansicht

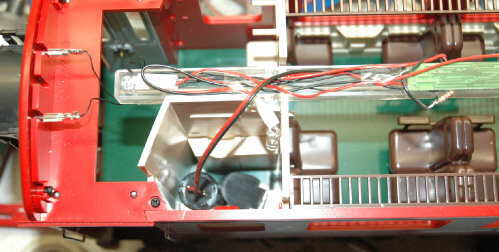

Dekodereinbau Die Lichtplatine ist leider nicht lang genug um den Wagen auf der ganzen Länge auszuleuchten. Nachdem es noch zwei freie Ausgänge am Dekoder hat, helfen je eine weiße LED in jedem Vorraum mit, den Wagen auszuleuchten. Die zwei LED an den Enden sind in Reihe geschaltet und mit einem 1k2 Ohm Widerstand am Dekoder verschaltet. Die LED sind mittels Bohrung in dem Klarsichtkunststoff eingebaut. Das WC hat eine eigene weiße LED und einen Vorwiderstand erhalten und sitzt an dem anderen Ausgang, ist damit getrennt schaltbar. Der Dekoder ist an dem Kunststoffstreifen mittels Klarsichtband befestigt. Anstatt am Dach befestigt, liegt der Dekoder auf dem Streifen . Im WC findet auch noch der Pufferkondensator 40V 4700uF Platz. Nachdem bei den Wagen die WC-Scheibe matt ist, sieht man auch die Leitung nicht.

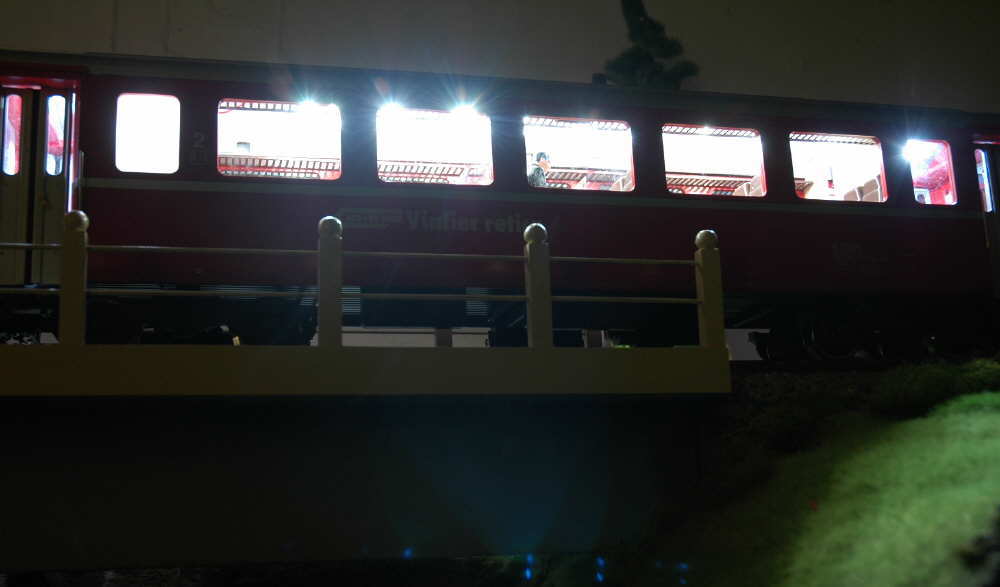

LED weiß
